Что такое холодильный моноблок
Моноблок используют вместе с теплоизолированной холодильной камерой. Сам по себе он не является камерой или холодильным шкафом: корпус камеры удерживает холод, а холодильная машина отводит поступающее внутрь тепло и поддерживает заданный температурный режим.
Название «моноблок» относится именно к компоновке. Холодильный контур не нужно соединять межблочными трубопроводами, как у сплит-системы: при штатном монтаже он остаётся герметичным и не вскрывается. Это сокращает объём холодильных работ, но не отменяет правильную подготовку проёма, подключение электропитания, устройство дренажа и пусковую проверку.
Как моноблок размещается на холодильной камере
Холодная сторона
Воздухоохладитель забирает воздух из камеры, прогоняет его через испаритель и возвращает охлаждённым. Здесь образуется иней и отводится вода после оттайки.
Тёплая сторона
Компрессор и конденсатор отдают в помещение или наружу тепло, забранное из камеры, а также энергию, потреблённую компрессором.
Как работает холодильный моноблок
Принцип работы такой же, как у другой парокомпрессионной холодильной машины. Разница состоит не в холодильном цикле, а в том, что все его основные узлы размещены в одном корпусе.
Какие узлы находятся внутри корпуса
Почему воздухоохладитель покрывается инеем
Влажный воздух попадает в камеру при открывании двери, вместе с продукцией и через негерметичные участки. На холодной поверхности испарителя влага конденсируется и замерзает. Если лёд не удалять, он ухудшает теплообмен и перекрывает воздушный поток.
Контроллер периодически запускает оттайку. Её способ зависит от модели и температурного исполнения: в оборудовании могут использоваться остановка охлаждения, электрические нагреватели или другой алгоритм, предусмотренный производителем. Талая вода направляется в дренаж либо в предусмотренную конструкцией систему удаления конденсата.
Врезные, ранцевые и потолочные моноблоки
Способ установки определяет, какой проём потребуется в панели, насколько агрегат будет выступать внутрь камеры и с какой стороны к нему будет удобнее подходить для обслуживания.
Врезные моноблоки
Устанавливаются в подготовленный проём стены камеры. Испарительная часть находится внутри, компрессорно-конденсаторная — снаружи. Это наиболее распространённая компоновка.
При выборе учитывают размеры монтажного проёма, толщину панели, выступ оборудования внутрь и свободное место со стороны конденсатора.
Ранцевые моноблоки
Основной корпус навешивается на наружную сторону стеновой панели. Такая схема уменьшает выступ агрегата внутрь камеры и может быть удобна при ограниченном полезном объёме.
Конкретная форма проёма и способ сопряжения с внутренним объёмом зависят от конструкции выбранной модели.
Потолочные моноблоки
Монтируются в верхней части камеры. Они освобождают стену и у некоторых конструкций позволяют избежать заметно выступающего воздухоохладителя внутри.
Необходимо проверить несущую способность потолочной панели, монтажные размеры, высоту помещения и доступ к агрегату для сервиса.
Среднетемпературные и низкотемпературные моноблоки
Температурное исполнение выбирают по режиму хранения. Точные границы зависят от серии и производителя, поэтому перед покупкой диапазон проверяют в паспорте конкретной модели.
Среднетемпературные моноблоки
Ориентировочно −5…+10 °CИспользуются для хранения охлаждённых продуктов, гастрономии, молочной продукции, овощей, напитков, сырья и заготовок. У отдельных серий стандартный диапазон может быть уже.
Низкотемпературные моноблоки
Для хранения при −18 °C и нижеПредназначены для уже замороженной продукции. У ряда моделей рабочий диапазон достигает примерно −25 °C, но конкретное значение зависит от исполнения и условий эксплуатации.

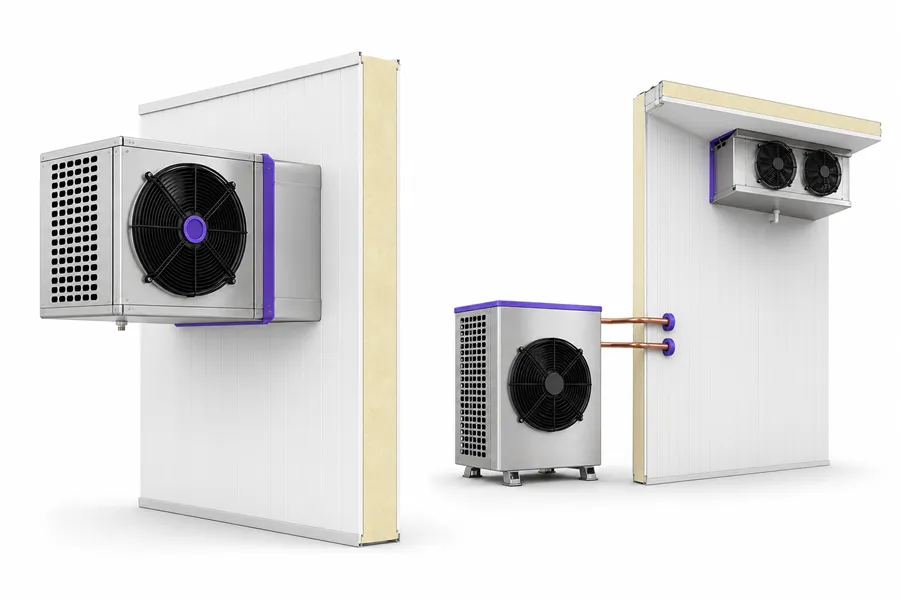

Чем моноблок отличается от сплит-системы
Оба варианта поддерживают температуру в холодильной камере. Главное отличие — единый корпус моноблока против двух раздельных блоков у холодильной сплит-системы. Подробно устройство раздельной системы разобрано в статье «Холодильная сплит-система: что это и как работает».
| Критерий | Холодильный моноблок | Холодильная сплит-система |
|---|---|---|
| Компоновка | Основные узлы объединены в одном корпусе. | Воздухоохладитель и компрессорно-конденсаторный блок разделены. |
| Холодильный контур при монтаже | Обычно остаётся заводским и герметичным. | Требует соединения трубопроводов, проверки герметичности и вакуумирования. |
| Проём в панели | Нужен проём под корпус или сопряжение конкретного типа установки. | Обычно достаточно отверстий для труб, кабелей и дренажа. |
| Шум и тепловыделение | Находятся непосредственно рядом с камерой. | Компрессорно-конденсаторный блок можно удалить в пределах допустимой трассы. |
| Гибкость размещения | Положение агрегата связано с ограждением камеры. | Блоки можно разместить с учётом планировки и технической зоны. |
| Сложность монтажа | Обычно ниже, но требуется точный проём, крепление, герметизация и дренаж. | Выше из-за межблочной трассы и пусконаладки холодильного контура. |
Нельзя утверждать, что моноблок всегда дешевле, экономичнее или надёжнее. Итог зависит от модели, размера камеры, температурного режима, места установки и стоимости монтажных работ.
Почему моноблок нельзя выбирать только по объёму камеры
Указанный производителем объём камеры относится к определённым расчётным условиям: температуре внутри и снаружи, толщине панелей и режиму эксплуатации. При изменении этих условий одна и та же модель способна обслуживать разный объём.
Какие данные подготовить до подбора
Что важно при монтаже моноблока
Монтаж проще, чем прокладка межблочной холодильной трассы, но ошибки в подготовке проёма и размещении агрегата способны свести это преимущество к нулю.
Куда отводятся тепло и шум
Компрессор и вентилятор конденсатора находятся снаружи камеры, но непосредственно рядом с ней. Поэтому ещё до монтажа нужно понять, куда будет направлен нагретый воздушный поток и не окажется ли агрегат рядом с постоянным рабочим местом, зоной выдачи или оборудованием, чувствительным к высокой температуре.
В техническом помещении может потребоваться общеобменная вентиляция. Нельзя закрывать моноблок декоративным коробом или ставить вплотную к стене, если это перекрывает воздух конденсатора и сервисные панели.
Эксплуатация и обслуживание
Стабильность режима зависит не только от исправности холодильного контура. Грязный конденсатор, негерметичная дверь и перекрытый товаром воздухоохладитель могут увеличить нагрузку сильнее, чем небольшая разница в паспортной мощности.
Почему камера может не набирать заданную температуру
| Наблюдение | Возможная причина | Что проверить сначала |
|---|---|---|
| Компрессор работает долго, а температура снижается медленно | Высокая нагрузка, грязный конденсатор, жаркое помещение или недостаточная производительность. | Дверь, загрузку, температуру около агрегата и чистоту теплообменника. |
| Из агрегата идёт очень горячий воздух | Нарушен воздухообмен или конденсатор загрязнён. | Свободные зазоры, вентиляцию помещения и состояние теплообменника. |
| Внутренняя часть покрывается льдом | Проблема оттайки, двери, датчика, дренажа или повышенное поступление влаги. | Уплотнитель, закрывание двери, оттайку и удаление талой воды. |
| Вода появляется на панели или под агрегатом | Неправильный дренаж, нарушение герметизации проёма или конденсация на холодных участках. | Уклон и проходимость дренажа, стыки корпуса с панелью. |
| Температура в камере неравномерна | Товар перекрывает воздушный поток или камера перегружена. | Свободное пространство перед воздухоохладителем и между штабелями. |
| Появились масло, вибрация или ошибки контроллера | Возможна неисправность холодильного контура, вентилятора, автоматики или крепления. | Прекратить небезопасную эксплуатацию и вызвать холодильного специалиста. |
Вопросы и ответы
Моноблок поставляется готовым к работе?
Можно ли установить моноблок самостоятельно?
Можно ли поставить моноблок на улице?
Что лучше для маленькой камеры — моноблок или сплит-система?
Можно ли выбрать моноблок по кубатуре из карточки товара?
Почему моноблок шумит сильнее рядом с камерой?
Можно ли охлаждать горячую еду в обычной камере с моноблоком?
Нужно ли вручную размораживать моноблок?
Главное о холодильном моноблоке
Холодильный моноблок объединяет холодную и тёплую части холодильной машины в одном корпусе. Это упрощает компоновку и обычно сокращает объём работ с холодильным контуром, но привязывает агрегат к стене или потолку камеры и оставляет источник шума и тепла рядом с ней.
Правильный результат зависит от всей системы: теплоизоляции камеры, расчётной нагрузки, типа установки, точности монтажного проёма, герметизации, дренажа, вентиляции вокруг конденсатора и режима эксплуатации. Поэтому моноблок выбирают не только по объёму, цене или температурной категории.
