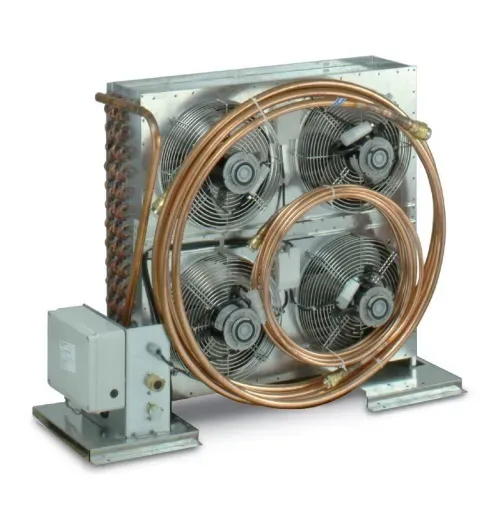

Компрессорно-конденсаторные блоки: подбор, монтаж и эксплуатация для холодильных систем

Назначение ККБ в холодильных системах

Компрессорно-конденсаторные блоки (ККБ) сжимают пары хладагента и отводят тепло в окружающую среду, обеспечивая работу испарителей в холодильных камерах, витринах, горках и приточных установках. Они выносятся на крышу или улицу, освобождая торговый зал от шума и тепла.

Один ККБ обслуживает 1-12 испарителей, поддерживая температуру от -30°C до +12°C. Мощность 2-200 кВт покрывает нужды кафе, супермаркетов и складов.

Централизованные системы снижают затраты на 30-40% по сравнению с моноблоками, обеспечивая равномерный холод по всей сети.

Классификация по типам и режимам

Воздушного охлаждения (ВК) для крыш и фасадов. Водяного охлаждения (ВКО) с чиллерами для закрытых контуров. Среднетемпературные (+2..+10°C), низкотемпературные (-25..0°C).

Моноблочные (1 компрессор), блочные (2-4 компрессора), центральные системы. Инверторные с плавным пуском, on/off с магнитными пускачами.

Хладагенты R448A, R449A, R290, CO2 в каскадных системах.

Принцип работы и устройство

Пары хладагента низкого давления всасываются компрессором, сжимаются до 20-40 бар и нагреваются до 80-110°C. В конденсаторе тепло отдается воздуху/воде, пар конденсируется в жидкость.

Основные узлы: поршневой/винтовой/спиральный компрессор, трубчато-ребристый конденсатор, осевые вентиляторы 500-3000 м³/ч, ресивер 10-100 л, фильтр-осушитель, смотровое стекло.

Жидкость по трассе поступает к ТРВ испарителя, замыкая цикл. Автоматика по давлению/температуре.

Ключевые технические характеристики

Холодопроизводительность 2-200 кВт, давление конденсации 25-45 бар. Расход воздуха 5000-50000 м³/ч. Мощность 2-50 кВт.

Габариты 800x800x1200 — 3000x2000x2200 мм. Вес 150-3000 кг. Уровень шума 55-75 дБ. Питание 380В/3ф/50Гц.

Рабочий диапазон наружного воздуха -30..+50°C. Класс защиты IP54.

Популярные бренды и модели 2025

Лидеры: Bitzer (2KES-09), Copeland (2M/3M), Polair (ККБ-20). Российские: Фризер, Холод-Комплект. Итальянские: Frascold, Dorin.

Bitzer 4NES-14 среднетемпературный 12 кВт для супермаркетов. Полюс ККБ-40 блочный на 2 компрессора.

Сравнение моделей в таблице

Критерии подбора под систему

Холодопроизводительность = сумма испарителей × 1.15 (запас). Длина трассы до 50 м, перепад высот 20 м. Температура конденсации +45°C.

Запас мощности 20% на жару +45°C. Количество контуров = число температурных зон. Маслообращение 3-5% от расхода хладагента.

Монтаж и холодильная обвязка

Виброопоры высотой 100-200 мм, козырек от осадков. Трасса медная 12-42 мм, вакуумирование 2 часа,氮 задувка.

Обвязка: ресивер, масляный сепаратор, ЭМК, ТРВ, фильтр-осушитель. Манометры высокого/низкого давления.

Электрика: шкаф управления, защита от перегрузки, УЗО, аварийная сигнализация.

Эксплуатация и обслуживание

Ежемесячно: чистка конденсатора, проверка давления 25-35 бар. Ежеквартально: анализ масла, вакуум, дозаправка.

Контроль: температура конденсации +40..+50°C, переохлаждение 5-8°C. Журнал параметров.

Санитарные и технические аспекты

Корпус оцинковка+полимер RAL 9002. Дренаж конденсата, защита от коррозии. Сертификаты CE, EAC.

Автоматическая оттайка по таймеру/датчику. Резервный контур для критичных объектов.

Энергоэффективность и затраты

КПД 2.5-3.8 кВт холод/кВт электричество. 50-500 кВтч/сутки. Инверторы экономят 25-35%.

Годовые расходы 300-2000 тыс. руб. Окупаемость централизации 2-3 года.

Типичные ошибки при выборе

Недостаточная мощность → высокий TDP. Избыточная → конденсат. Игнор перепада высот → плохая циркуляция масла.

Отсутствие сепаратора масла, слабая обвязка трассы.

Дополнительные опции и аксессуары

Частотные преобразователи, EC-вентиляторы, рекуперация тепла. SMS-уведомления, Modbus.

Зимний комплект, шумоглушители, антивибрация.
