Вентиляция — одна из самых дорогостоящих и технически сложных инженерных систем профессиональной кухни. При этом именно она чаще всего проектируется с ошибками: недостаточная мощность вытяжки, неправильное размещение зонтов, отсутствие притока воздуха. Итог — жирный налёт на стенах, перегрев помещения, жалобы персонала, предписания от Роспотребнадзора и пожарной инспекции.
В этой статье разбираем, как устроена вентиляция профессиональной кухни: нормативные требования, принцип расчёта воздухообмена, виды вытяжных зонтов и ошибки, которые допускают при проектировании и монтаже.
Зачем нужна вентиляция на профессиональной кухне
Профессиональная кухня — это источник интенсивного тепло- и влаговыделения. Пароконвектоматы, плиты, фритюрницы, грили, жарочные шкафы одновременно выделяют тепло, пар, жировые частицы, продукты горения и запахи. Без эффективной вентиляции это приводит к целому ряду последствий.
Температура воздуха в зоне у плиты без вытяжки достигает 40–50 °C — работа в таких условиях нарушает санитарные нормы для персонала. Жировые аэрозоли оседают на поверхностях и создают пожарную опасность: жировые отложения в воздуховодах при определённых условиях воспламеняются. Повышенная влажность провоцирует образование плесени и разрушение отделки. Запахи проникают в зал для гостей. Наконец, плохая вентиляция — прямое нарушение СанПиН 2.3/2.4.3590-20 и СП 60.13330, которое фиксируется при проверке.
Правильно спроектированная и смонтированная вентиляционная система решает все эти задачи: удаляет загрязнённый воздух прямо в зоне его образования, обеспечивает подачу свежего воздуха и поддерживает комфортные условия труда для персонала.
Нормативные требования к вентиляции кухни ресторана
Вентиляция профессиональной кухни регулируется несколькими нормативными документами. Знать их необходимо как при проектировании, так и при сдаче объекта проверяющим органам.
Основные нормативные документы
- СанПиН 2.3/2.4.3590-20 — санитарно-эпидемиологические требования к организациям общественного питания. Регулирует температурный режим, воздухообмен и условия труда на кухне.
- СП 60.13330.2020 — свод правил по отоплению, вентиляции и кондиционированию. Определяет расчётные параметры систем вентиляции.
- СП 118.13330.2022 — требования к общественным зданиям и сооружениям, включая предприятия общественного питания.
- ГОСТ Р 50762-2007 — классификация предприятий общественного питания с требованиями к оснащению.
- НПБ 151-2000 — нормы пожарной безопасности для вытяжных систем кухонь предприятий общественного питания.
Ключевые нормативные значения
| Параметр | Норматив | Документ |
|---|---|---|
| Температура воздуха на кухне в рабочее время | Не более +28 °C (при наружной +25 °C) | СанПиН 2.3/2.4.3590-20 |
| Кратность воздухообмена (вытяжка) | 60–100 м³/ч на 1 кВт тепловыделения | СП 60.13330 |
| Минимальный воздухообмен на 1 работника | Не менее 60 м³/ч | СанПиН 2.3/2.4.3590-20 |
| Скорость воздуха под зонтом | 0,3–0,5 м/с (рабочая зона) | СП 60.13330 |
| Класс жироулавливания фильтра зонта | Не ниже класса G (по EN 16282) | НПБ 151-2000 |
| Нависание зонта над оборудованием | Не менее 150 мм с каждой стороны | Технические нормы проектирования |
| Расстояние от зонта до оборудования | 1,8–2,0 м (типовое) | СП 118.13330 |
Отдельного внимания заслуживают требования пожарной безопасности. Воздуховоды вытяжной системы кухни должны быть выполнены из нержавеющей стали или оцинкованной стали толщиной не менее 0,8 мм. Жировые фильтры в зонтах должны быть съёмными и регулярно очищаться. В воздуховодах необходимо предусматривать ревизионные люки для чистки — не реже чем через каждые 4–6 метров.
Принцип работы вентиляции профессиональной кухни
Вентиляция профессиональной кухни — это всегда два потока одновременно: вытяжка загрязнённого воздуха и подача свежего приточного воздуха. Работать только с вытяжкой без притока невозможно: при дефиците притока создаётся разрежение, вытяжной зонт перестаёт эффективно захватывать загрязнённый воздух, а дверные проёмы становятся неконтролируемыми каналами подсоса из зала.
Вытяжная система
Вытяжная система удаляет горячий, влажный, загрязнённый воздух с жировыми частицами и запахами прямо в зоне их образования — над тепловым оборудованием. Основной элемент — вытяжной зонт, который собирает загрязнённый воздух и направляет его через воздуховод наружу или в систему рециркуляции с очисткой.
Приточная система
Приточная система обеспечивает подачу свежего или очищенного воздуха для компенсации вытяжки. Приточный воздух распределяется по помещению через диффузоры или решётки. В профессиональных системах часть приточного воздуха подаётся непосредственно в зону захвата зонта (подпитка) — это повышает эффективность вытяжки и снижает общий объём необходимого воздухообмена.
Баланс притока и вытяжки
Для кухни ресторана стандартное соотношение — вытяжка на 10–20% превышает приток. Это создаёт небольшое разрежение в кухне относительно зала, что препятствует проникновению запахов из кухни в обеденный зал. Абсолютного баланса добиваться не нужно — важно правильно рассчитать оба потока.
Как рассчитать воздухообмен для кухни ресторана
Расчёт воздухообмена — ключевой этап проектирования. Заниженная производительность означает перегрев и жалобы, завышенная — лишние расходы на оборудование и электроэнергию.
Метод расчёта по тепловыделению оборудования
Наиболее точный и распространённый метод. Суммируется тепловая мощность всего теплового оборудования кухни (пароконвектомат, плиты, фритюрницы, грили, мармиты), после чего применяется коэффициент «60–100 м³/ч на 1 кВт». Коэффициент 60 применяется для оборудования, работающего под зонтом, 80–100 — для открытого или частично перекрытого оборудования.
Пример расчёта для типичной кухни ресторана на 80 мест:
| Оборудование | Мощность (кВт) | Коэффициент | Требуемая вытяжка (м³/ч) |
|---|---|---|---|
| Пароконвектомат 10 уровней | 18 кВт | 60 | 1 080 |
| Плита 6-конфорочная | 20 кВт | 80 | 1 600 |
| Фритюрница двойная | 16 кВт | 80 | 1 280 |
| Гриль контактный | 6 кВт | 80 | 480 |
| Мармит настольный | 3 кВт | 60 | 180 |
| Итого вытяжка | 63 кВт | — | 4 620 м³/ч |
| Приток (−15%) | — | — | ~3 900 м³/ч |
Метод расчёта по площади помещения
Упрощённый метод применяется на ранних стадиях проектирования. Для кухни ресторана нормативная кратность воздухообмена — 15–25 объёмов в час (в час). То есть для кухни площадью 60 м² и высотой потолка 3 м (объём 180 м³) минимальная вытяжка составит 180 × 15 = 2 700 м³/ч. Этот метод менее точен и не учитывает тип и мощность оборудования, поэтому на практике всегда используют расчёт по тепловыделению.

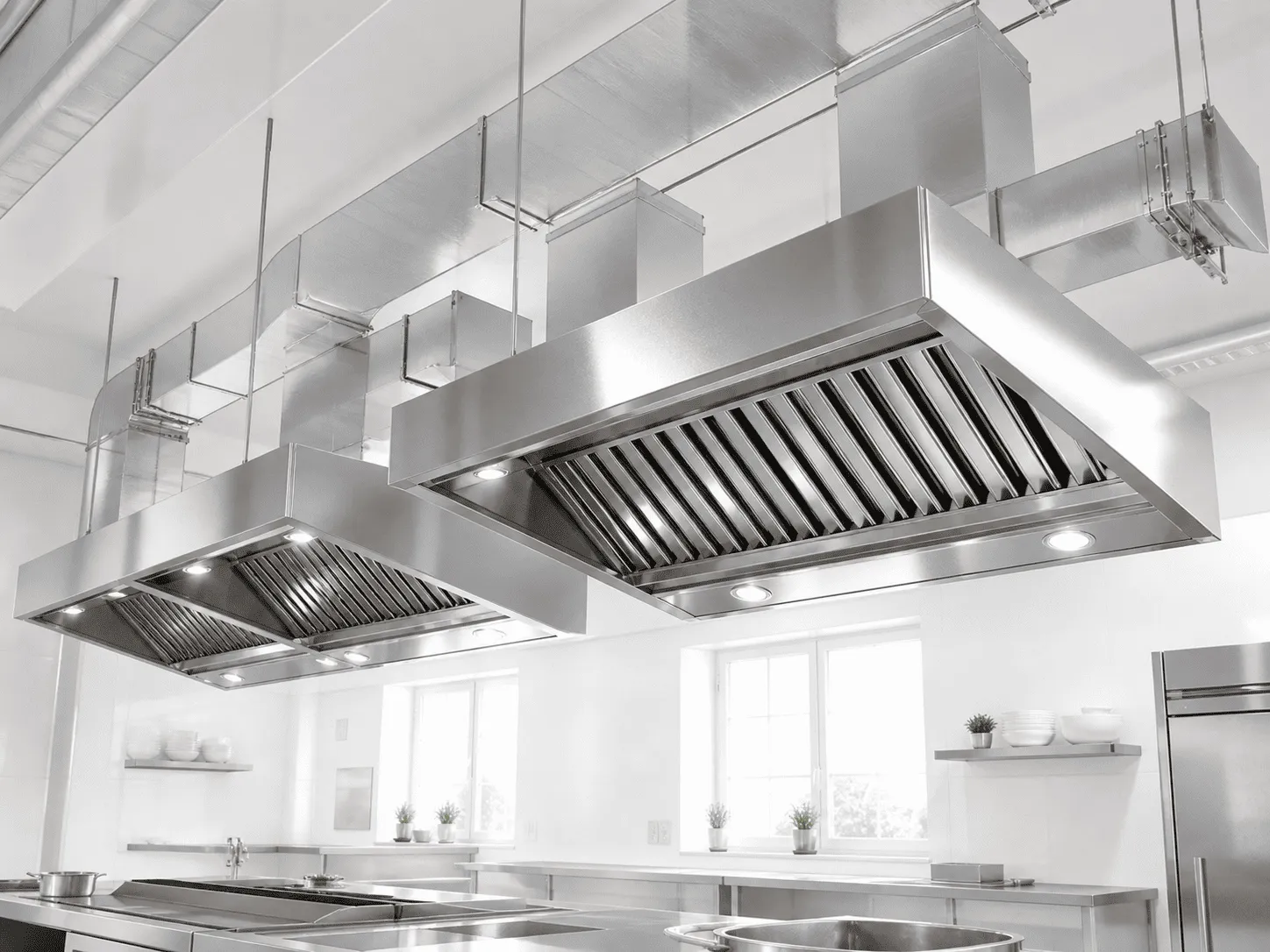

Виды вытяжных зонтов для профессиональной кухни
Вытяжной зонт — основной рабочий элемент системы вентиляции кухни. Он улавливает тепло, жировые частицы и пар прямо над источником загрязнения и направляет их в воздуховод. Конструкция зонта определяет эффективность захвата и удобство обслуживания.
Пристенный зонт
Устанавливается над тепловым оборудованием, расположенным у стены. Одна сторона зонта примыкает к стене, три другие открытые. Это наиболее распространённая конструкция для ресторанных кухонь — проще монтировать и обслуживать. Выпускается в различных размерах и всегда изготавливается из нержавеющей стали.
Островной (подвесной) зонт
Устанавливается над островным тепловым блоком, расположенным в центре кухни. Все четыре стороны открытые, зонт крепится к потолку на подвесах. Требует увеличенного объёма вытяжки по сравнению с пристенным — все четыре открытые стороны создают большую зону захвата. Используется в кухнях с открытой планировкой и концепцией «открытая кухня».
Зонт с угловым исполнением
Применяется для оборудования, установленного в углу помещения. Конфигурация адаптируется под конкретную планировку кухни. Эффективность захвата выше, чем у островного, за счёт ограничения трёх сторон.
Зонт с подпиткой (компенсационный)
Конструктивно совмещает функции вытяжки и подачи приточного воздуха. Свежий воздух подаётся непосредственно в зону захвата зонта, что значительно повышает эффективность улавливания загрязнений и снижает общую потребность в воздухообмене по помещению. Оптимальный выбор для кухонь с мощным тепловым оборудованием. Дороже в монтаже, но экономит на производительности общей вентиляционной системы.
Сравнение типов зонтов
| Тип зонта | Место установки | Коэффициент вытяжки | Особенности |
|---|---|---|---|
| Пристенный | Вдоль стены | 60 м³/ч на 1 кВт | Наиболее распространён, проще монтаж |
| Островной | Центр кухни | 80–100 м³/ч на 1 кВт | Требует больше воздуха, открытая кухня |
| Угловой | Угол помещения | 60–70 м³/ч на 1 кВт | Индивидуальная конфигурация |
| С подпиткой | Любое расположение | 40–50 м³/ч на 1 кВт | Высокая эффективность, экономия воздуха |
Конструктивные элементы вытяжного зонта
Качество и долговечность зонта зависят от правильно подобранных конструктивных элементов. При выборе и монтаже важно понимать, из чего состоит зонт и как работает каждая его часть.
Корпус зонта
Изготавливается из нержавеющей стали марки AISI 304 толщиной 0,8–1,2 мм. Нержавейка — единственный допустимый материал для профессиональной кухни: она не ржавеет, выдерживает высокие температуры и жёсткие моющие средства, не впитывает жир и запахи. Корпус зонта должен иметь отбортовку по периметру для задержания капель жира.
Жировые фильтры
Устанавливаются в нижней части зонта в наклонном положении (45–60° к горизонту) для задержания жировых частиц до их попадания в воздуховод. Бывают лабиринтного и кассетного типа — лабиринтные предпочтительны для кухонь с интенсивным жировыделением (фритюр, гриль). Фильтры должны легко сниматься для мойки — минимум раз в неделю при интенсивной эксплуатации.
Жироуловитель (жиросборник)
Ёмкость в нижней части зонта для сбора стекающего жира. Должен легко извлекаться для регулярной очистки. Отсутствие жиросборника или его ненадлежащее обслуживание — одна из самых частых причин пожаров на профессиональных кухнях.
Освещение
Встроенные светильники в зонте обеспечивают освещение рабочей поверхности оборудования. Нормируемая освещённость в зоне плиты — не менее 500 лк. Светильники должны быть во влагозащитном и жиростойком исполнении (IP54 и выше).
Вытяжной патрубок
Присоединительный элемент для подключения зонта к воздуховоду. Диаметр патрубка определяется проектом вентиляции из расчёта скорости воздуха в воздуховоде не более 5–8 м/с (иначе возникает шум и вибрация).
Размещение вытяжных зонтов: правила и нормы
Неправильное размещение зонта сводит на нет даже правильно рассчитанную производительность. Чётко соблюдайте несколько ключевых правил.
- Нависание над оборудованием. Зонт должен выступать за периметр теплового оборудования не менее чем на 150 мм с каждой незащищённой стороны. Для фритюрниц и грилей с интенсивным жировыделением — не менее 200–250 мм.
- Высота установки. Расстояние от нижнего края зонта до рабочей поверхности оборудования — 1,7–2,0 м. Слишком высокий зонт не захватывает загрязнённый воздух, слишком низкий создаёт неудобство для персонала.
- Непрерывность зонта. Один зонт должен перекрывать весь тепловой блок непрерывно — «пробелы» между зонтами над линией оборудования недопустимы.
- Исключение подсоса из зала. Зонт не должен располагаться в зоне сквозняков и потоков воздуха из зала — они разрушают захватывающий поток зонта.
- Отдельная система для кухни и зала. Вентиляция кухни и обеденного зала должны быть разделены — единая система создаёт риск переноса запахов и жировых частиц в зал для гостей.
Воздуховоды и вентиляторы
Воздуховоды
Для кухонной вытяжки применяются прямоугольные или круглые воздуховоды из оцинкованной стали (толщина 0,8–1,0 мм) или нержавеющей стали. Внутреннее сечение рассчитывается из условия скорости воздуха 5–7 м/с для магистральных воздуховодов и 3–5 м/с для разводки. Превышение скоростей ведёт к шуму и вибрации.
Обязательные элементы трассы воздуховодов: ревизионные люки для доступа к внутренней поверхности (шаг — каждые 4–6 метров), жиросборники в нижних точках, обратные клапаны на выходе для предотвращения задувания.
Вентиляторы
Для кухонных вытяжных систем применяются крышные или канальные вентиляторы во взрывобезопасном исполнении с жиростойкими подшипниками. Производительность вентилятора подбирается с запасом 10–15% к расчётному значению — для компенсации аэродинамического сопротивления фильтров по мере их загрязнения.
Обслуживание вентиляционной системы кухни
Даже правильно спроектированная вентиляция теряет эффективность без регулярного обслуживания. Жировые отложения в фильтрах и воздуховодах — прямая угроза пожарной безопасности.
| Элемент | Периодичность обслуживания | Действие |
|---|---|---|
| Жировые фильтры зонта | Еженедельно (ежедневно при интенсивном использовании) | Промывка в посудомоечной машине или вручную |
| Жиросборник зонта | Ежедневно | Слив и промывка |
| Внутренняя поверхность зонта | Еженедельно | Протирка обезжиривающим раствором |
| Воздуховоды (внутренняя поверхность) | Раз в 6–12 месяцев | Промывка специализированной службой |
| Вентилятор (крыльчатка, подшипники) | Раз в 6 месяцев | Чистка, смазка, проверка балансировки |
| Ревизионные люки в воздуховодах | Раз в 3 месяца | Визуальный осмотр на наличие жировых отложений |
Промывку воздуховодов выполняют специализированные организации с допуском. Они же выдают акт выполненных работ — документ, который проверяет пожарная инспекция. Отсутствие акта при проверке приравнивается к невыполнению работ.
Типичные ошибки при проектировании и монтаже вентиляции кухни
Большинство проблем с вентиляцией в ресторанах возникают не из-за некачественного оборудования, а из-за ошибок на этапе проектирования или монтажа. Разбираем самые распространённые.
- Расчёт производительности по площади без учёта оборудования. Формула «20 объёмов в час» без учёта фактической тепловой мощности оборудования даёт грубо заниженный результат. Реальная потребность может быть в 2–3 раза выше. Итог — постоянная жара на кухне и неэффективная работа зонтов.
- Зонт меньше площади оборудования. Размер зонта точно по габаритам плиты или пароконвектомата без нависания по периметру означает, что значительная часть загрязнённого воздуха уходит мимо зонта в помещение.
- Отсутствие приточной системы или недостаточный приток. Вытяжка без притока создаёт разрежение. Зонты перестают работать эффективно, воздух подсасывается через щели и дверные проёмы — вместе с ним в кухню тянет запахи из зала и со стороны улицы.
- Совмещение вентиляции кухни и зала в одну систему. Жировые частицы и запахи попадают в зал. Регулировка системы под разные потребности становится невозможной. Это нарушение норм.
- Вывод воздуховода через соседние помещения без изоляции. Жировые воздуховоды кухни должны быть изолированы огнестойкими материалами при прохождении через другие помещения. Нарушение требований пожарной безопасности фиксируется при проверке.
- Экономия на жировых фильтрах. Дешёвые или неподходящего класса фильтры быстро засоряются и перестают выполнять свою функцию. Жир попадает в воздуховоды, накапливается и создаёт пожарную опасность.
- Монтаж без проектной документации. Вентиляция, смонтированная «по месту» без расчётного проекта, почти никогда не соответствует нормативам. Переделка после монтажа обходится значительно дороже, чем разработка проекта до начала работ.
- Игнорирование шума. Скорость воздуха в воздуховодах более 8 м/с, неправильно подобранный вентилятор или его установка без виброизоляции создают шум, который слышен в зале и нарушает нормативы по уровню шума в рабочих помещениях.
Разделение вентиляции кухни и обеденного зала
Это принципиальное требование, которое нарушается в каждом третьем проекте при самостоятельном монтаже. Кухня и зал должны обслуживаться отдельными вентиляционными системами по нескольким причинам.
Во-первых, разные нормы воздухообмена: для кухни — 15–25-кратный обмен, для зала — 6–8-кратный. Единая система не может удовлетворить оба требования одновременно. Во-вторых, разные задачи: из кухни нужно удалять тепло, жир и запахи, из зала — углекислый газ и избыточное тепло от людей. В-третьих, при единой системе жировые отложения из кухонного воздуховода неизбежно попадают в воздуховоды зала — это нарушение санитарных норм и угроза здоровью гостей.
Вентиляция для конкретных типов кухонного оборудования
Разные виды теплового оборудования требуют разных подходов к вентиляции. Это важно учитывать при проектировании системы.
Пароконвектомат
Основной источник пара и тепла. Зонт над пароконвектоматом должен иметь нависание не менее 200 мм с каждой стороны. Особенность: при открытии двери пароконвектомата выходит значительный объём горячего пара. Часть современных пароконвектоматов оснащена встроенным паровым конденсатором, который снижает нагрузку на вентиляцию — уточняйте при выборе оборудования.
Фритюрницы и грили
Наиболее интенсивные источники жировых аэрозолей. Для фритюрниц рекомендуется коэффициент вытяжки 80–100 м³/ч на 1 кВт — вдвое выше, чем для пароконвектомата. Жировые фильтры над этими позициями нужно мыть ежедневно.
Посудомоечная машина
Туннельные и купольные посудомоечные машины выделяют значительный объём горячего пара. Над машиной необходим отдельный зонт или локальный паровытяжной колпак. Часть моделей имеет встроенную паровытяжку — это снижает требования к внешней вентиляции.
Мармиты и тепловые витрины
Мармиты выделяют тепло и пар, но значительно меньше жира. Если они расположены в зоне общего зонта над тепловой линией — дополнительная вентиляция не нужна. При отдельном расположении (например, на раздаче) — необходим локальный отсос.
Вопросы и ответы
Проект обязателен. Без него невозможно правильно рассчитать производительность системы, подобрать оборудование и пройти проверку Роспотребнадзора и пожарной инспекции. На практике монтаж без проекта всегда обходится дороже: значительная часть «самодельных» систем требует переделки после проверок, а стоимость доработки нередко превышает стоимость разработки проекта с нуля.
Только нержавеющая сталь (AISI 304 или аналог). Оцинкованная сталь для зонта не применяется — она не выдерживает моющих средств и контакта с горячим жиром. Пластик и алюминий — под запретом по нормам пожарной безопасности. Толщина листа — не менее 0,8 мм для корпуса, 1,0–1,2 мм для конструктивных элементов.
Нормативно — не реже раза в год для заведений с умеренной загрузкой и раз в 6 месяцев для заведений с интенсивным жировыделением (фритюр, гриль). После промывки выдаётся акт выполненных работ — документ, который запрашивает пожарная инспекция. Регулярная мойка жировых фильтров в зонте позволяет снизить загрязнение воздуховодов и увеличить интервал между промывками.
Рециркуляционные зонты (без вывода воздуха на улицу) применяются только в исключительных случаях — например, при физической невозможности прокладки воздуховода. Они оснащаются многоступенчатой системой очистки (жировой фильтр + угольный фильтр), но не удаляют тепло и влагу из помещения. Для профессиональной кухни с полноценным тепловым оборудованием рециркуляционные зонты не обеспечивают нормативных условий труда.
В кофейне без горячей кухни (только кофемашина и возможно тостер) требования к вентиляции значительно мягче: достаточно общей приточно-вытяжной системы с нормативной кратностью обмена и местного отсоса над кофемашиной при наличии пароконвектомата. Для ресторана с полноценной кухней (плиты, фритюрницы, грили) необходима мощная многозональная система с тепловыми зонтами над каждой группой оборудования — и требования к ней несопоставимо строже.
Инспекция проверяет наличие проектной документации и актов промывки воздуховодов, соответствие материалов воздуховодов нормативам (нержавейка или оцинковка нужной толщины), наличие и исправность жировых фильтров, ревизионных люков и обратных клапанов, состояние жиросборников. При выявлении нарушений — предписание на устранение и штраф; при повторном нарушении — возможное приостановление деятельности.
Вентиляция профессиональной кухни — инженерная система, требующая профессионального проектирования. Самостоятельная установка зонтов и воздуховодов без расчёта практически всегда приводит либо к неэффективной работе, либо к нарушениям, которые фиксируются при проверке. Правильный путь: заказать проект у специализированной организации, подобрать оборудование по проекту и смонтировать систему с последующим пуско-наладочным контролем.
При проектировании кухни важно учитывать вентиляцию в связке с выбором теплового оборудования — состав и мощность техники напрямую определяют требования к вытяжной системе. Весь ассортимент профессионального кухонного и нейтрального оборудования для комплектации кухни ресторана доступен в каталоге ЦИРИ.
