Холодильная сплит-система — это холодильная машина для теплоизолированной камеры, у которой воздухоохладитель и компрессорно-конденсаторный блок размещены раздельно. Такая компоновка позволяет вынести шум и основное тепловыделение за пределы камеры, но требует профессионального соединения блоков, правильного дренажа и соблюдения условий монтажа.
Назначение
Хранение охлаждённых или замороженных продуктов в холодильной камере.
Конструкция
Два блока, соединённые холодильной трассой и электрическими коммуникациями.
Главное отличие
У моноблока обе части собраны в одном корпусе, у сплит-системы они разделены.
Что такое холодильная сплит-система
Холодильная сплит-система работает в составе холодильной камеры. Она отводит тепло из теплоизолированного объёма и поддерживает установленную температуру с помощью замкнутого холодильного контура.
Короткое определение
Холодильная сплит-система — это комплектная холодильная машина с раздельными испарительной и компрессорно-конденсаторной частями. Воздухоохладитель устанавливают внутри камеры, а компрессор и конденсатор — вне охлаждаемого объёма.
Слово «сплит» означает «разделённый». Оно описывает компоновку оборудования, а не его назначение. Холодильную сплит-систему нельзя считать обычным кондиционером: она рассчитана на теплоизолированную камеру, более низкие температуры, длительную работу, образование инея на испарителе и циклы оттайки.
Важно различать температуру воздуха и температуру продукта
Контроллер обычно показывает температуру воздуха около датчика. Она может быстро меняться при открывании двери или оттайке, тогда как температура в толще продукта изменяется медленнее. Поэтому показание на дисплее не всегда равно фактической температуре продукта.
Как устроена холодильная сплит-система
Система состоит из двух основных блоков. Между ними прокладывают медные холодильные трубопроводы, кабели управления и питания, а от воздухоохладителя — дренаж для удаления воды после оттайки.
Внутри камеры
Воздухоохладитель
Вентиляторы прогоняют воздух камеры через оребрённый испаритель. Хладагент кипит внутри теплообменника, поглощает тепло и охлаждает воздушный поток.
За пределами камеры
Компрессорно-конденсаторный блок
Компрессор обеспечивает циркуляцию хладагента, а конденсатор передаёт отведённое тепло окружающему воздуху. Здесь же размещаются элементы автоматики и защиты.
Компрессор
Сжимает пар хладагента и создаёт разность давлений между сторонами холодильного контура.
Конденсатор
Отдаёт тепло окружающему воздуху и переводит хладагент из пара в жидкость.
Расширительное устройство
Снижает давление хладагента перед испарителем и регулирует его подачу.
Испаритель
Поглощает тепло из воздуха камеры во время кипения хладагента.
Вентиляторы
Обеспечивают движение воздуха через испаритель и конденсатор.
Контроллер и датчики
Управляют температурой, компрессором, вентиляторами, оттайкой и сигналами неисправностей.
Как работает холодильный цикл
Установка не создаёт «холод» как отдельную энергию. Она переносит тепло из камеры во внешнюю среду. Холодильный цикл непрерывно повторяет четыре этапа.
Испарение
Хладагент при низком давлении кипит в испарителе и забирает тепло из воздуха камеры.
Сжатие
Компрессор всасывает пар и повышает его давление и температуру.
Конденсация
Горячий пар отдаёт тепло в конденсаторе и превращается в жидкость.
Расширение
Давление жидкого хладагента снижается, после чего он снова поступает в испаритель.
Куда уходит тепло из камеры
Конденсатор отдаёт наружу тепло, отведённое из камеры, плюс энергию, которую потребляет компрессор. Поэтому блок нельзя размещать в тесном непроветриваемом помещении: нагретый воздух будет возвращаться на конденсатор, а холодопроизводительность снизится.
Зачем нужна оттайка воздухоохладителя
При открывании двери в камеру поступает тёплый влажный воздух. Влага оседает на холодном испарителе и замерзает. Постепенно иней превращается в плотный слой льда, который ухудшает теплообмен и перекрывает движение воздуха.
Во время оттайки охлаждение временно прекращается, лёд растапливается, а вода уходит через дренаж. Способ оттайки зависит от конструкции модели: она может происходить за счёт остановки охлаждения, электрических нагревателей или другого предусмотренного производителем алгоритма.
Кратковременное повышение температуры при оттайке допустимо
Воздух около датчика нагревается быстрее продукта. После завершения цикла исправная система должна вернуться к установленному режиму. Постоянная снежная «шуба» после оттайки уже требует проверки двери, дренажа, датчиков, настроек и холодильного контура.
Среднетемпературные и низкотемпературные модели
Температурное исполнение выбирают по задаче хранения. Универсальной границы для всех брендов нет, поэтому итоговый диапазон всегда сверяют с паспортом конкретной модели.
Ориентировочно −5…+10 °C
Используются для охлаждённых продуктов, напитков, гастрономии, молочной продукции, овощей, сырья и заготовок. У отдельных серий рабочий диапазон может быть уже.
Для хранения при −18 °C и ниже
Предназначены для камер с замороженной продукцией. Нижняя граница у отдельных моделей может находиться примерно на уровне −25 °C.
Камера хранения не равна камере быстрого замораживания
Низкотемпературная сплит-система способна поддерживать замороженное состояние продукции, но не обязательно рассчитана на быстрое замораживание большой партии свежего или горячего продукта. Для этой задачи применяют специализированное оборудование шокового охлаждения и заморозки.

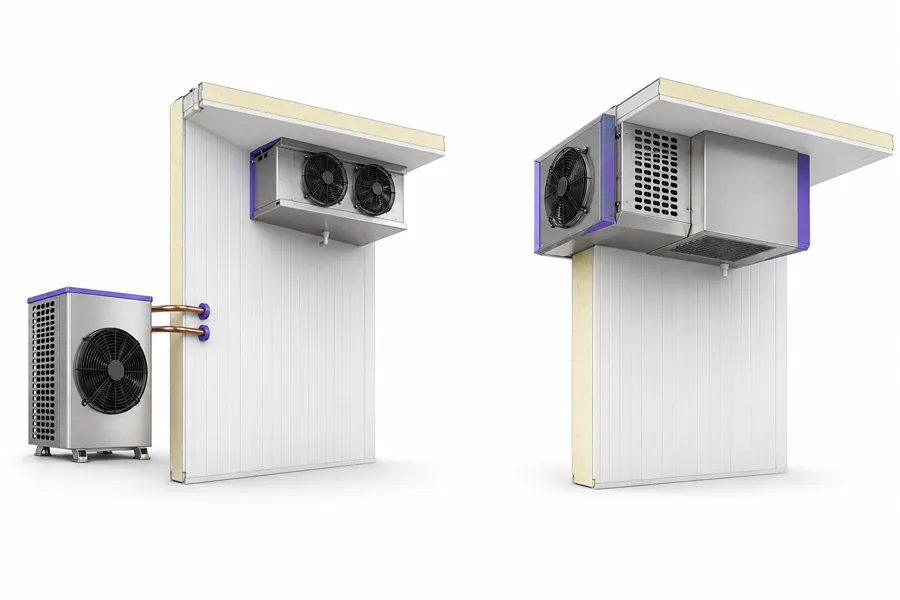

Чем сплит-система отличается от моноблока
Сплит-система и моноблок для холодильной камеры решают одну основную задачу, но отличаются компоновкой и требованиями к монтажу.
| Критерий |
Холодильная сплит-система |
Холодильный моноблок |
| Конструкция |
Воздухоохладитель и компрессорно-конденсаторный блок разделены. |
Испарительная и компрессорно-конденсаторная части собраны в одном корпусе. |
| Размещение |
Компрессорный блок можно удалить от камеры в пределах допустимой длины и конфигурации трассы. |
Место агрегата связано с проёмом или зоной установки на ограждении камеры. |
| Шум и тепло |
Основной источник шума и тепловыделения можно вынести из рабочей зоны. |
Шум и нагретый воздух остаются непосредственно рядом с камерой. |
| Монтаж |
Нужны соединение трубопроводов, проверка герметичности, вакуумирование и пусконаладка. |
Монтаж обычно проще, поскольку холодильный контур собран в едином корпусе. |
| Проём в панели |
Для трассы требуется сравнительно небольшое технологическое отверстие. |
Нужен проём под корпус или его испарительную часть — в зависимости от конструкции. |
| Гибкость проекта |
Выше: блоки можно разместить с учётом технической зоны и планировки объекта. |
Ниже, но решение компактнее и проще по составу монтажных работ. |
Нельзя заранее утверждать, что один тип всегда мощнее, экономичнее или надёжнее другого. Холодопроизводительность, энергопотребление и допустимые условия работы определяются характеристиками конкретной модели и качеством монтажа.
Сплит-система чаще удобнее, когда
нужно вынести шум и тепло;
рядом с камерой мало места;
нельзя сделать крупный проём;
важна гибкость размещения блоков.
Моноблок чаще удобнее, когда
камера небольшая;
есть подходящее место на панели;
важна простота монтажа;
шум рядом с камерой некритичен.
Почему нельзя подбирать сплит-систему только по объёму камеры
Кубатура — удобная отправная точка, но не полноценный расчёт. Две камеры одинакового объёма могут иметь разную холодильную нагрузку из-за температуры снаружи, толщины панелей, режима загрузки и частоты открывания двери.
01
Ограждения
Тепло проходит через стены, потолок, пол, дверь, стыки и участки с нарушенной изоляцией.
02
Наружная температура
Чем жарче около камеры и конденсатора, тем выше нагрузка и ниже фактическая производительность.
03
Открывание двери
Внутрь поступают тепло и влага, которая затем замерзает на испарителе.
04
Поступающий продукт
Значение имеют масса партии, начальная температура и время, за которое её нужно охладить.
05
Внутреннее тепло
Его выделяют освещение, вентиляторы, люди и оборудование внутри камеры.
06
Целевой режим
Поддержание +5 °C и −18 °C в одинаковом объёме требует разной холодопроизводительности.
Требуемая холодопроизводительность = сумма теплопритоков + расчётный запас
Запас должен компенсировать реальные колебания нагрузки, но не превращаться в необоснованное завышение мощности.
Избыточно мощная установка тоже не всегда является правильным решением. При слишком коротких циклах включения и отключения ухудшается режим работы компрессора, а большой воздухоохладитель может создавать чрезмерный поток воздуха. Подбор должен быть достаточным, а не максимальным.
Какие данные нужны до выбора модели
Внутренние размеры и полезный объём камеры.
Толщина и материал теплоизоляционных панелей.
Температура внутри камеры и около внешнего блока.
Назначение камеры и вид хранимой продукции.
Масса и начальная температура ежедневной загрузки.
Частота открывания двери и интенсивность работы.
Длина трассы и перепад высот между блоками.
Напряжение сети и доступная электрическая мощность.
Что важно при монтаже
Комплектность сплит-системы не означает, что её можно подключить как бытовой прибор. Монтаж холодильного контура требует квалификации, специального инструмента и соблюдения инструкции производителя.
Выбор мест для блоков
Прокладка труб и кабелей
Проверка герметичности
Вакуумирование контура
Настройка и пуск
Критические условия монтажа
Воздухообмен конденсатора
Нагретый воздух должен свободно удаляться и не попадать обратно на вход теплообменника.
Допустимая трасса
Длина, диаметр труб, перепад высот и потребность в дополнительном хладагенте определяются документацией модели.
Теплоизоляция труб
Всасывающая линия должна быть изолирована, чтобы исключить лишние теплопритоки и образование конденсата.
Дренаж
Вода после оттайки должна уходить без застоя, обратного подсоса воздуха и перемерзания.
Электропитание
Нужны соответствующая сеть, заземление и защитная автоматика согласно мощности оборудования.
Доступ для сервиса
Перед панелями и теплообменниками оставляют пространство для очистки, диагностики и ремонта.
«Внешний блок» не всегда означает «уличный»
Стандартное исполнение может быть рассчитано только на положительную температуру окружающего воздуха. Для зимней или наружной установки требуется модель либо комплект, допускающий такие условия. Точный диапазон указывается в паспорте.
Как эксплуатировать камеру без лишней нагрузки на систему
Не держать дверь открытой дольше необходимого.
Не перекрывать забор и выброс воздуха воздухоохладителя.
Оставлять зазоры между товаром для циркуляции воздуха.
Не ставить горячий продукт в камеру хранения без расчёта такой нагрузки.
Очищать конденсатор до образования плотного слоя пыли и жира.
Проверять дверь, уплотнитель, дренаж и стыки панелей.
Не менять сервисные параметры контроллера без необходимости.
Реагировать на шум, протечки, обмерзание и аварийные сигналы.
Почему камера может не набирать заданную температуру
| Наблюдение |
Возможная причина |
Что проверить в первую очередь |
| Компрессор работает долго, температура снижается медленно |
Высокая тепловая нагрузка, грязный конденсатор, жаркое помещение или недостаточная мощность. |
Дверь, загрузку, температуру около внешнего блока и чистоту конденсатора. |
| Испаритель покрывается плотным льдом |
Нарушена оттайка, поступает слишком много влаги, есть проблема с датчиком или дренажом. |
Закрывание двери, уплотнитель, график оттайки и отвод воды. |
| Температура внутри камеры неравномерна |
Товар перекрывает воздушный поток или камера загружена слишком плотно. |
Свободное пространство перед воздухоохладителем и между штабелями. |
| После открывания двери режим долго не восстанавливается |
Частые открытия, негерметичная дверь, тёплая загрузка или слабая теплоизоляция. |
Интенсивность работы, уплотнитель и начальную температуру продукта. |
| Внешний блок перегревается или отключается |
Недостаточный воздухообмен, загрязнение, слишком высокая окружающая температура. |
Сервисные зазоры, вентиляцию помещения и состояние теплообменника. |
| Появились масло, необычный шум или ошибки контроллера |
Возможна неисправность холодильного контура, вентилятора, автоматики или электропитания. |
Остановить небезопасную эксплуатацию и вызвать холодильного специалиста. |
Вопросы и ответы
Холодильная сплит-система и кондиционер — это одно и то же?
Нет. Они используют сходный принцип переноса тепла, но рассчитаны на разные задачи. Холодильная система работает с теплоизолированной камерой, более низкими температурами, высокой продолжительностью работы и оттайкой испарителя.
Можно ли установить компрессорно-конденсаторный блок на улице?
Только если конкретное исполнение допускает наружную установку и работу при ожидаемой температуре. Также нужны защита от осадков и солнца, свободный воздухообмен и доступ для обслуживания.
Можно ли выбрать модель только по объёму камеры?
Объём подходит только для предварительного подбора. Для точного выбора учитывают теплоизоляцию, температуру снаружи, режим хранения, загрузку продукта, открывание двери и другие теплопритоки.
Можно ли самостоятельно соединить два блока?
Монтаж холодильного контура требует проверки герметичности, вакуумирования, правильного соединения трубопроводов и пусконаладки. Ошибки могут привести к утечке хладагента и повреждению компрессора.
Можно ли загружать в камеру горячие блюда?
Камеры хранения обычно рассчитываются на предварительно охлаждённый продукт. Горячая загрузка резко увеличивает нагрузку, повышает влажность и может нарушить условия хранения остальных продуктов.
Что лучше для небольшой камеры: сплит-система или моноблок?
Моноблок часто удобен простотой установки. Сплит-система рациональнее, если нужно вынести шум и тепло, рядом с камерой мало места или планировка не позволяет установить единый корпус. Решение принимают после оценки камеры и места монтажа.
Почему температура повышается во время оттайки?
Во время оттайки охлаждение временно прекращается, поэтому воздух около датчика нагревается. Если после цикла система возвращается к уставке, кратковременное повышение обычно является нормальной частью работы.
Главное о холодильной сплит-системе
Холодильная сплит-система — это часть комплекса, в который входят камера, холодильная машина, автоматика, дренаж и электропитание. Раздельная конструкция даёт свободу размещения и позволяет удалить шум и тепло от рабочей зоны, но повышает требования к монтажу.
Стабильный режим зависит не только от модели. На результат влияют теплоизоляция камеры, температура окружающей среды, воздушные потоки, режим загрузки, состояние двери, чистота конденсатора и корректные настройки. Поэтому оборудование выбирают по расчётной нагрузке, а не только по числу кубических метров.
